- 概览
-
订货数据
规格参数 订货号
CTSC-200 EM231，，，，， ，4AI×TC，，，，， ，J/K/S/T/R/E/N，，，，， ，+/-80mV CTS7 231-7PD32 CTSC-200 EM231，，，，， ，8AI×TC，，，，， ，J/K/S/T/R/E/N，，，，， ，+/-80mV CTS7 231-7PF32
- 手艺参数
-
性能参数
规格项目
EM231 4AI×TC
EM231 8AI×TC
物理特征
尺寸(宽×高×深)
71×80×62mm 71×80×62mm 功耗
1.7W
1.7W 电源消耗 +5V DC消耗电流
35 mA
47 mA
L+ 30 mA 30 mA L+线圈电压规模 20.4～28.8V DC LED灯指示 24V DC电源供电优异ON=无错，，，，， ，OFF=无24V DC电源，，，，， ，SF：ON=模浚？？？楣收，，，，， ，闪灼=输入信号过失,OFF=无错 模拟量输入特征 输入类型 悬浮型热电偶 输入规模 热电偶类型(选一种)：S，，，，， ，T，，，，， ，R，，，，， ，E，，，，， ，N，，，，， ，K，，，，， ，J
电压规模：+/-80mV输入点数 4 8 隔离 现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入规模
(输入通道至输入通道)120V AC 共模抑制
>120dB@120V AC
输入分辨率 温度
电压
0.1℃/0.1℉
15位加符号位丈量原理
Sigma-Delta 模浚？？？楦率奔(所有通道) 425ms 825ms 到传感器的导线长度 最大100米 导线回路电阻 最大100Ω 噪声抑制 85dB@ 50Hz/60Hz/400Hz 数据字名堂 电压：-27648至+27648 输入阻抗 >1MΩ 最大输入电压 30V DC 分辨率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 基本误差 0.1% FS(电压) 重复性 0.05% FS 冷接点误差
±1.5℃ 开关组态与软件设置
DIP开关设置
EM231热电偶模浚？？？樘峁┮桓隼愕，，，，， ，隔离的接口，，，，， ，用于七种热电偶类型：J，，，，， ，K，，，，， ，E，，，，， ，N，，，，， ，S，，，，， ，T，，，，， ，和R型，，，，， ，它也允许毗连细小的模拟量信号(±80mV规模)，，，，， ，所有连到模浚？？？樯系娜鹊缗急匦枋窍嗤嘈，，，，， ，且最好使用带屏障的热电偶传感器。。。。
热电偶模浚？？？樾枰没ü鼶IP开关举行选择的有：热电偶的类型、断线检查、丈量单位、冷端赔偿和开路故障偏向，，，，， ，用户可以很利便地通过位于模浚？？？橄虏(如下图所示)的组态DIP开关举行以上选择。。。。
关于EM231 4TC模浚？？？，，，，， ，SW1～SW3用于选择热电偶类型，，，，， ，SW4没有使用(要求设置到OFF的位置)，，，，， ，SW5用于选择断线检测偏向，，，，， ，SW6用于选择是否举行断线检测，，，，， ，SW7用于选择丈量单位，，，，， ，SW8用于选择是否举行冷端赔偿。。。。
关于EM231 8TC模浚？？？，，，，， ，SW1～SW3用于选择热电偶类型，，，，， ，SW4用于选择断线检测偏向，，，，， ，SW5用于选择丈量单位，，，，， ，SW6用于选择是否举行冷端赔偿。。。。而是否举行断线检测则牢靠设置为是，，，，， ，无需用户设置。。。。
为了使DIP开关设置起作用，，，，， ，用户需要给PLC和/或用户的电源断电再通电。。。。

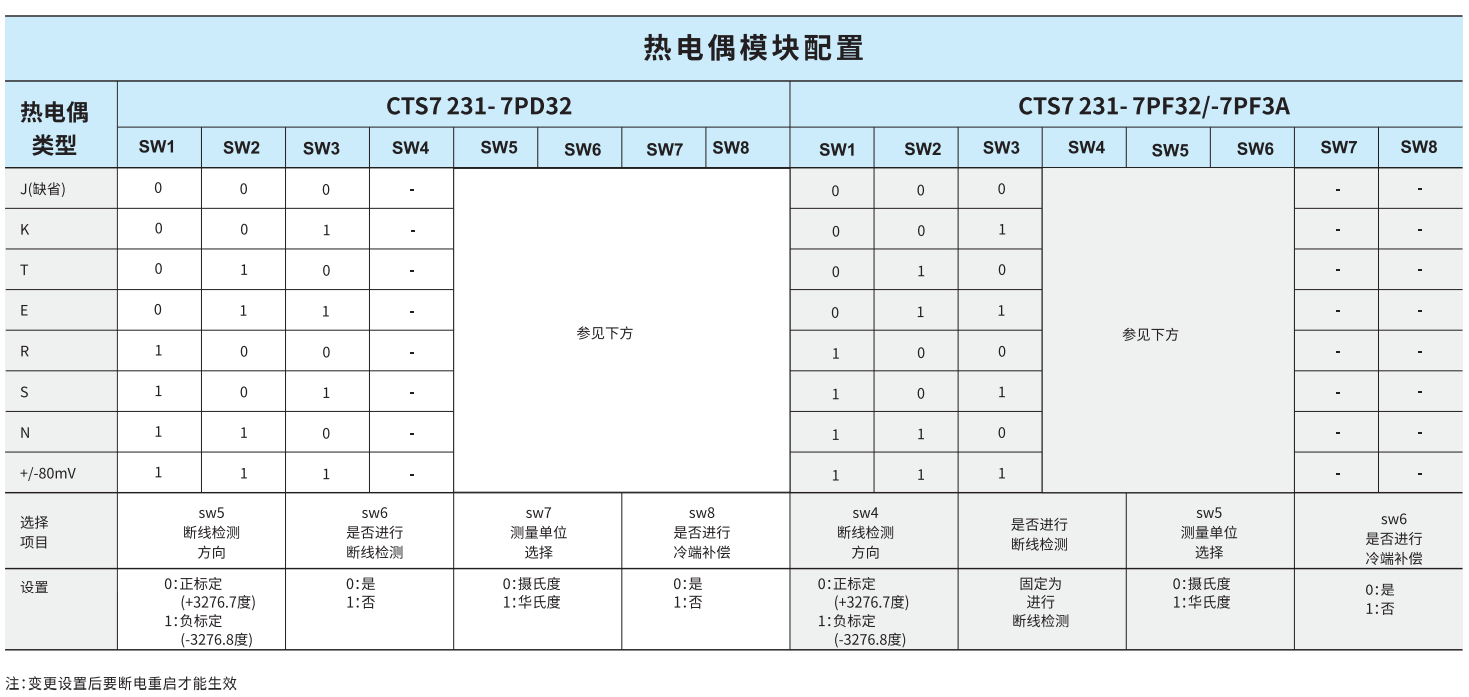

热电偶类型选择设置表：
热电偶类型 SW1 SW2 SW3 J (缺省) 0 0 0 K 0 0 1 T 0 1 0 E 0 1 1 R 1 0 0 S 1 0 1 N 1 1 0 +/- 80mV 1 1 1
其它特征选择：
选择项目
EM231 4TC
EM231 8TC
开关位置
设置
开关位置
设置
断线检测偏向
SW5
0:正标定(+3276.7度)
1:负标定(-3276.8度)SW4
0:正标定(+3276.7度)
1:负标定(-3276.8度)是否举行断线检测
SW6
0：是，，，，， ，1：否
牢靠为举行断线检测
丈量单位选择
SW7
0：摄氏度，，，，， ，1：华氏度
SW5
0：摄氏度，，，，， ，1：华氏度
是否举行冷端赔偿
SW8
0：是，，，，， ，1：否
SW6
0：是，，，，， ，1：否
软件设置

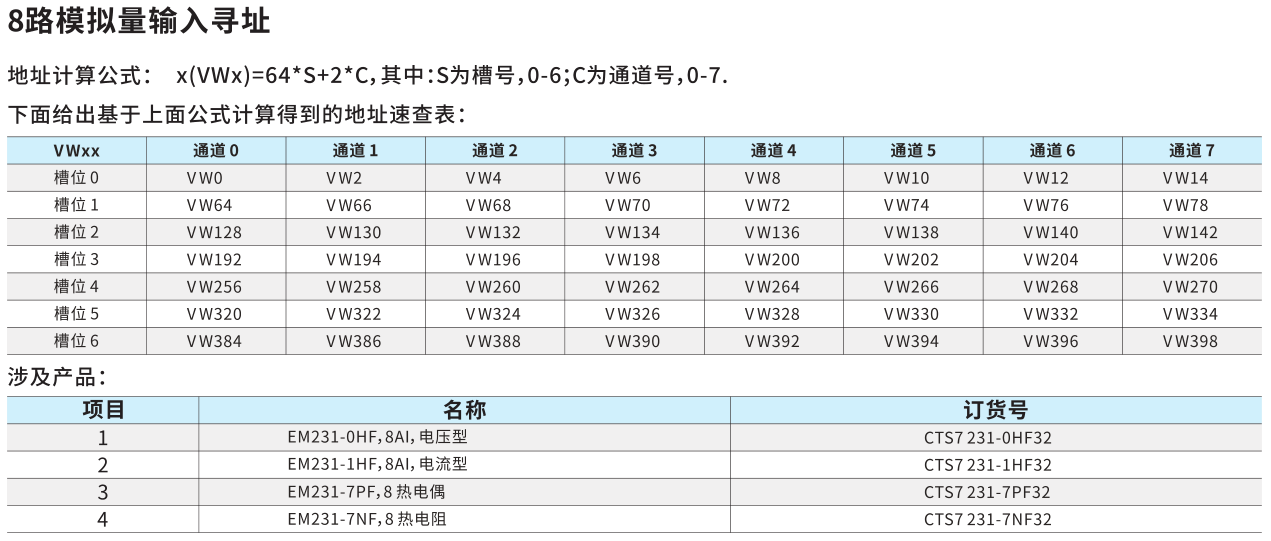

关于EM231 8AI×TC热电偶输入模浚？？？，，，，， ，其读数是在VM中，，，，， ，而不是AIW，，，，， ，模浚？？？樗Φ南喽晕恢貌畋，，，，， ，对应的地点也差别。。。。地点盘算公式如下
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
下面给出基于上面公式盘算获得的地点速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注重: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地点牢靠为VW0，，，，， ，因而若是你的系统中需要同时使用到TD2X或TD200和EM231 8TC模浚？？？，，，，， ，则EM231 8TC模浚？？？椴豢勺爸迷诘谝桓鑫恢(Slot 0)，，，，， ，否则将不可正常事情。。。。
热电偶丈量规模
- 典范应用
-
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
