钱柜qg777手艺圆网印花机控制方案
1.机型形貌
机型：纺织装备-印花机-圆网印花机
海内圆网印花机的控制驱动器系统主要分为两种，，， ，，一种是控制和驱动整套接纳外洋入口产品，，， ，，如安川等，，， ，，这种方案整体功效和性能都较量好，，， ，，可是系统本钱高、维护和使用用度高，，， ，，编程和调试重大；；另外一种是接纳海内的厂家的自制控制系统配标准伺服驱动器，，， ，，这种方案的优点是价钱低，，， ，，但由于伺服驱动器接纳的是标准产品，，， ，，无法同控制系统有用配合，，， ，，造成控制系统结构臃肿疏散、配线重大、可靠性低。。。
2.方案形貌
1.进布、烘房、和落布单位的速率同步控制
在本方案中，，， ，，进布、烘房和落布单位接纳异步电机驱动，，， ，，变频器调理，，， ，，电机编码器信号即接入变频器（用于变频器矢量控制），，， ，，也接入PLC,PLC凭证印花导带的速率，，， ，，使用PID调理算法，，， ，，控制变频器的转速，，， ，，以抵达同印花导带同步的目的；；同时也可以通过上位人机界面的设定，，， ，，实现三者相对导带的按比例运行。。。
2.网辊位置同步
网辊位置同步是通过EM261专用印刷？？槭迪值。。。
EM261印刷专用？？槭亲琶嫦蛴∷⑿幸低瞥龅牟，，， ，，可接入CTSC-200 PLC的背板总线，，， ，，CTSC-200 PLC 通过挪用库程序控制EM261。。。EM261包括4路500Khz脉冲输出，，， ，，用于控制印刷色组伺服，，， ，，同时拥有4路200Khz高速脉冲输入，，， ，，用于驱动器的编码器位置反馈。。。每个EM261？？榭梢酝娇刂4个伺服轴，，， ，，一个CTSC-200 PLC可以挂5个EM261？？，，， ，，即可以同步控制控制20个伺服轴。。。
3.套色控制
在本方案中，，， ，，圆网伺服接纳钱柜qg777H1A系列伺服驱动器，，， ，，H1A伺服驱动内部集成相位调解功效，，， ，，即驱动器能够叠加来自PLC的用于修正印刷误差的信号。。。
在现实应用中，，， ，，当需要修正某个网辊的相位时，，， ，，操作职员可以将修正量设定到PLC,PLC通过CANopen总线转达到H1A伺服驱动器,H1A驱动器即可控制电机赔偿相位误差。。。
4.操作接口
在这个方案中，，， ，，有三个10寸的人机界面，，， ，，划分放置在各单位周围，，， ，，便于操作职员就近操作和监视；；每个网辊都有一个操作面板，，， ，，对响应的各个单位举行操作。。。
所有这些人机界面和操作面板都通过总线同PLC通讯。。。
3.方案框图
4.方案优势
全套接纳CTSC-200 PLC 控制系统，，， ，，系统结构简朴、可靠。。。
接纳CTSC-200 的专用印刷功效？？，，， ，，最多可同步控制20个伺服轴；；所有伺服轴在同步历程中都实时追随导带速率，，， ，，并且追随可按比例实时调理；；在升速和降速历程中也不会泛起“跑花”征象。。。
网辊相位赔偿数字化，，， ，，赔偿速率快。。。
全系统接纳网络举行通讯、交流数据，，， ，，镌汰配线，，， ，，提高了装置调试速率、节约人工、降低后期维护本钱；；同时，，， ，，由于接纳网络通讯，，， ，，装备状态信息富厚，，， ，，便于对装备的状态实时监控。。。
-

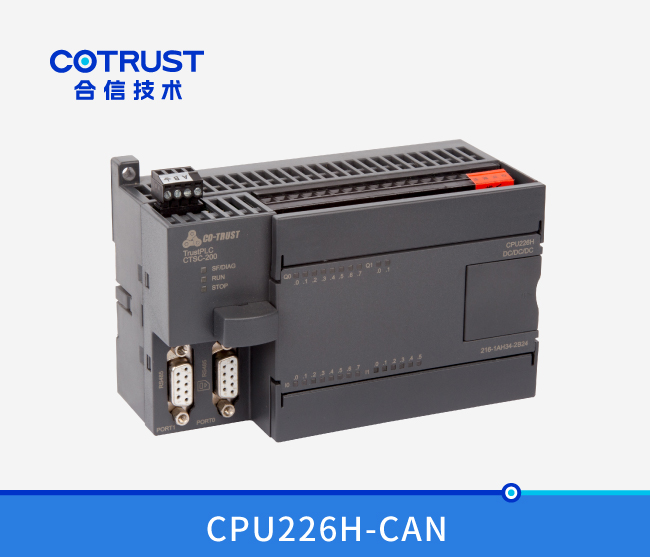

CPU226H-CAN，，， ，，运动控制型（216-1AH34-2B24）
订货号：CTS7 216-1AH34-2B24
规 格：本机集成3个通讯口，，， ，，其中2个PPI/自由口，，， ，，1个CAN通讯口,14DI/10DO共24个数字量I/O，，， ，，程序空间72KB，，， ，， 数据空间110KB(支持钱柜qg777运动控制库)
